レーザービームアナライザーシステム　HAAS Laser Technologies（M²測定器）（デモ機あり）

メーカー：

カテゴリ：

アプリケーション：

M²のリアルタイム計測を実現！

ファイバーレーザーなどの高出力化に伴い、ビーム品質（M²）やプロファイルを測定する必要性がますます高まっています。HAASではそれに対応すべく、インライン、リアルタイムで使用できるビームアナライザーシステムを低出力から高出力レベルまで数多く取り揃えています。世界的な研究所やメーカーで続々導入されています。
※ご希望の際は下記お問い合わせフォームより”デモ希望”とお書きの上、ご連絡ください。

製品特徴

低パワーからkWクラスレーザーまで対応

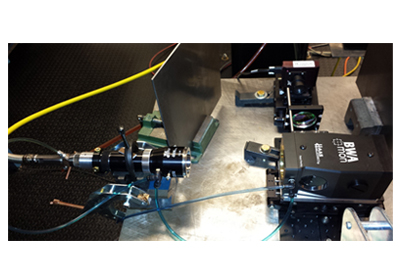

写真：10 kWファイバーレーザーにおけるM²および熱レンズ効果のリアルタイム測定の様子。

独自のエタロン光学系を採用（US Patent）
可動パーツがなくコンパクト、高い堅牢性

レーザービームを2枚のエタロン間で反射、一部透過させることで、複数のビームスポットを同時に観察することができます。

ISOレーザービーム計測に準拠

ISO準拠で世界標準のデータを計測できます。

オートキャリブレーション機能搭載

通常はオートキャリブレーションで正確な測定が可能です。

高精度モデル、デュアルカメラシステムあり
お客様に合わせたカスタマイズ化が可能

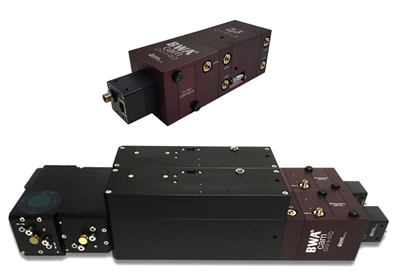

写真上：高精度モデル
写真下：デュアルカメラシステム

仕様

BWA-CAM

測定M²値	1～40（実績値）
主なリアルタイム測定データ	M²、BPP、ビーム径、レイリーレンジ
ビーム径	50～2000 µm（2Mピクセルカメラ使用）
波長	266, 325～1200 nm
測定パワー（最大）	CW：30 kW @ 1075 nm（実績値）、パルス：1 GW/cm² @ 800 nm　＊外部アッテネーター使用
主な機能	3D表示、自動レポート作成、QCチェック、ログ記録
インターフェース	ギガビットイーサネット
エクスポートデータ	データシート、RAWデータ
計測時間	40～166 msec（PC性能による）
繰り返し測定精度	< ±0.5%
キャリブレーション	自動 or ユーザーによる手動

メカ仕様（図面）

オプション

外部アッテネーター、減光フィルター、トリガーケーブルなど

外部アッテネーター：ダブルウェッジ構造で、反射率は約0.2％です（99.8％減光）。
減光フィルター：吸収型NDフィルター（OD=2, 3, 4ほか）、BWA-CAM内部に取り付けます。
トリガーケーブル：パルスレーザーで繰り返し周波数が50 Hz以下の時、同期を取る必要があり、本ケーブルを使用します。

オプション

製品をご購入いただいたお客様は、専用ソフトウェアのアップグレードを無料でご利用いただけます（ウェブからのダウンロード）。
商品のデザイン、仕様、外観、価格は予告なく変更する場合がありますのでご了承ください。詳細はお問い合わせいただきますようお願いいたします。

応用例

高出力ファイバーレーザーの測定実験

10 kWファイバーレーザーのM²を測定した時の様子（BWA-CAMは旧モデルを使用）。これまで30 kWまでの実績があります。

レーザー出力がますます大きくなり、ファイバーレーザーなどは～100 kW程度のものも数多く加工用途等に使用されています。加えて、加工精度の向上やタクトタイム短縮化も必要となり、ビーム品質の検査におけるビームプロファイルの測定が大変重要になっています。ハースではそれらのご要求にきめ細やかに対応すべく、インラインで使用できるビームプロファイラーを極低出力より高出力用まで数多くの機種を揃えています。また、高出力レーザー使用時に発生する熱レンズ効果を補正するレンズシステム（TLC）や、レーザープロセスヘッドなども取り扱っています。
