Transmission Grating 高効率透過型グレーティング  Gitterwerk 回折格子

メーカー:
Gitterwerk
カテゴリ:
アプリケーション:

Gitterwerk社について

Gitterwerkは、オプティクスやフォトニクスに長い伝統のあるドイツイエナにあるグレーティング専門メーカーです。メーカー独自のマスクベースの全領域露光製造プロセスと、卓越した設計知識によって、最大回折効率99.5%を達成できる優れたパフォーマンスを維持しながら、超短パルス高出力レーザーのために、世界最高峰のグレーティングを提供します。標準品だけでなく、ご用途に合わせカスタムでの製作も可能です。

世界最高クラスのを誇る透過型グレーティング

独自のマスクベースの全領域露光製造プロセスと、卓越した設計知識によって、最大回折効率99.5%を達成できる優れたパフォーマンスを維持しながら、超短パルス高出力レーザーのために、世界最高峰のグレーティングを提供します。
標準品だけでなく、ご用途に合わせカスタムでの製作も可能です。

製品特徴

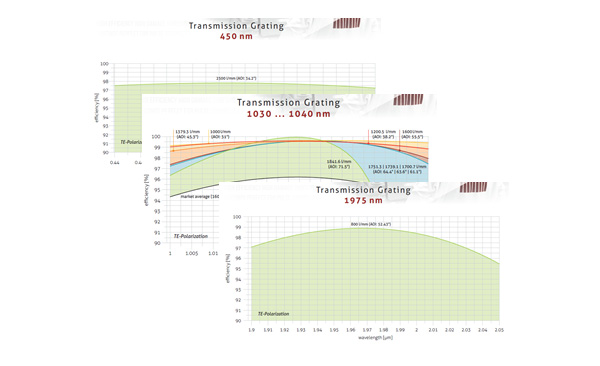

  • 圧倒的に高い回折効率

    独自のマスクベースの全領域露光製造プロセスと、卓越した設計知識によって、99.5%という圧倒的に高い回折効率を実現しました。

  • 高い損傷閾値、低い波面収差

    高純度のフューズドシリカと高品質の誘電体多層膜コーティングによって高い損傷閾値、スティッチングエラーのない製造方法で、低い波面収差を実現します。

  • 幅広い対応波長

    450nm~1975nmと幅広い標準品のラインナップ。メーカー在庫品も多数あります。

  • ご用途に応じたカスタム対応可能

    現在、ラインナップにない波長帯に対応した製品の製造も可能です。お気軽にご相談ください。

仕様

対応波長 450nm~1975nm
サイズ ~135mm
溝数 800 l/mm~ 2500 l/mm
厚み 3mm or 6.35mm
材料 fused silica

ダウンロード資料

  • ダウンロードするには下記の情報を入力してください。

    貴社名* 必須
    所属
    氏名* 必須
    電話番号
    メールアドレス* 必須
  • ダウンロードするには下記の情報を入力してください。

    貴社名* 必須
    所属
    氏名* 必須
    電話番号
    メールアドレス* 必須
  • ダウンロードするには下記の情報を入力してください。

    貴社名* 必須
    所属
    氏名* 必須
    電話番号
    メールアドレス* 必須
  • ダウンロードするには下記の情報を入力してください。

    貴社名* 必須
    所属
    氏名* 必須
    電話番号
    メールアドレス* 必須
  • ダウンロードするには下記の情報を入力してください。

    貴社名* 必須
    所属
    氏名* 必須
    電話番号
    メールアドレス* 必須
  • ダウンロードするには下記の情報を入力してください。

    貴社名* 必須
    所属
    氏名* 必須
    電話番号
    メールアドレス* 必須
  • ダウンロードするには下記の情報を入力してください。

    貴社名* 必須
    所属
    氏名* 必須
    電話番号
    メールアドレス* 必須
  • ダウンロードするには下記の情報を入力してください。

    貴社名* 必須
    所属
    氏名* 必須
    電話番号
    メールアドレス* 必須
  • ダウンロードするには下記の情報を入力してください。

    貴社名* 必須
    所属
    氏名* 必須
    電話番号
    メールアドレス* 必須

注意事項

※商品のデザイン、仕様は予告なく変更する場合がありますのでご了承ください。詳細は各営業担当までお問合せください。

応用例

効率の高い透過型グレーティングが可能とする様々なアプリケーション


パルス圧縮、ビームコンバインや分光用途、高強度のテラヘルツ発生のためのパルス傾斜法等に用いられております。また、最近では、OCT向けに偏光無依存の840nm用製品もリリース。反射型では複雑になっていた光学系も、透過型によってシンプルな形にすることが可能です。
