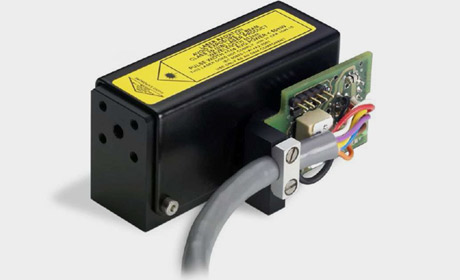

パッシブQスイッチピコ秒レーザー μチップレーザー

小型、高ビームクオリティー、低価格、壊れにくい、産業用途にベストマッチなピコ秒レーザーです

1998年の創業以来、計測・分析・加工などの分野を中心として世界に10,000台以上のレーザーを送り出し、今では年間1,500~2,000台を製造するTeem Photonics社。
その特徴は、キャビティ内に過飽和吸収体を用いたマイクロチップパッシブQスイッチ型のピコ秒レーザーです。
長さ1~2mmに綿密に設計された小さなキャビティ構造が数100psの短いパルス幅を可能にし、その短いパルス幅が加工面の熱影響を大きく減少させます。
また、アクティブQスイッチとは異なりAOMやメカニカルシャッターを持たないそのシンプルな構造が、装置の小型化、低価格化、そして故障率の提言を実現しています。

製品特徴


  • Micro Chip シリーズ

    超小型で高繰り返しなスタンダードタイプです。
    波長:1535nm, 1064nm, 532nm, 355nm, 266nm


  • Power Chipシリーズ

    >80μJ (@1064nm\) のハイエナジータイプ
    最大1kHzまでの、周波数固定タイプと周波数可変タイプがあります。
    (周波数可変タイプは別途ファンクションジェネレーターが必要です)
    波長:1064nm、532nm、355nm、266nm、213nm


  • Pico Sparkシリーズ

    アンプ内蔵のハイエナジー、高繰り返しタイプ
    50kHz~70kHzでの周波数固定タイプと周波数可変タイプがあります。
    (周波数可変タイプは別途ファンクションジェネレーターが必要です)
    波長:1064nm、532nm


  • Pico Flashシリーズ

    アンプ内蔵の超高繰り返しタイプ
    波長:1064nm、355nm


  • Pico Oneシリーズ

    短パルスで高繰り返しなタイプ
    波長:1064nm、532nm


  • Pico Megaシリーズ

    <200ps(@1064nm)の短パルスタイプ
    波長:1064nm

仕様

  • 1535nm
  • 1064nm
  • 532nm
  • 355nm
  • 266nm
  • Micro Chip

    モデル名 エネルギー
    (µJ)
    平均出力
    (mW)
    繰り返し
    (kHz)
    パルス幅
    (ps)
    ピーク出力
    (kW)
    出力
    安定度
    (%, 10分)
    出力
    安定度
    (%, 6時間)
    M2 横モード 偏光比 レーザー
    ヘッドサイズ
    (mm)
    レーザー
    ヘッド重量
    (g)
    パッケージ
    タイプ
    MNE-06E >6 >12 2 <3500 >1.5 <±1% <±5% <1.3 Gaussian TEM00 100:01:00 100x22x32 250 MNE (unsealed)
  • Micro Chip

    モデル名 エネルギー
    (µJ)
    平均出力
    (mW)
    繰り返し
    (kHz)
    パルス幅
    (ps)
    ピーク出力
    (kW)
    出力
    安定度
    (%, 10分)
    出力
    安定度
    (%, 6時間)
    M2 横モード 偏光比 レーザー
    ヘッドサイズ
    (mm)
    レーザー
    ヘッド重量
    (g)
    パッケージ
    タイプ
    MNP-08E >8 >40 >5 <1000 >8 <±1% <±3% <1.3 Gaussian TEM00 100:01:00 68x41x29 250 MNP (unsealed)
    SNP-08E >8 >40 >5 <1000 >8 <±1% <±3% <1.3 Gaussian TEM00 100:01:00 115x29x36 250 SNP (sealed)
    SNP-18E >18 >300 >13 >3000 <±2% <±5% <1.3 Gaussian TEM00 楕円 145x42x36 300  SNPⅡ (sealed)
    SNP-20F >7 >140 >19 <1000 >10 <±1% <±3% <1.3 Gaussian TEM00 100:01:00 145x42x36 300
    SNP-50F >4 >190 >45 <700 >5.5 <±1% <±3% <1.3 Gaussian TEM00 100:01:00 145x42x36 300
    SNP-130F >1.5 >200 >130 <1400 >1.1 <±1% <±3% <1.3 Gaussian TEM00 100:01:00 145x42x36 300
    STP-07E >7 下記① <700 >10 <±1% <±3% <1.3 Gaussian TEM00 100:01:00 144x42x36 300

    Power Chip

    モデル名 エネルギー
    (µJ)
    平均出力
    (mW)
    繰り返し
    (kHz)
    パルス幅
    (ps)
    ピーク出力
    (kW)
    出力
    安定度
    (%, 10分)
    出力
    安定度
    (%, 6時間)
    M2 横モード 偏光比 レーザー
    ヘッドサイズ
    (mm)
    レーザー
    ヘッド重量
    (g)
    パッケージ
    タイプ
    PNP-M08010 >80 下記② <500 >160 <±1% <±3% <1.3 Gaussian TEM00 100:01:00 311x100x149 5500 M (sealed)

    Pico Spark

    モデル名 エネルギー
    (µJ)
    平均出力
    (mW)
    繰り返し
    (kHz)
    パルス幅
    (ps)
    ピーク出力
    (kW)
    出力
    安定度
    (%, 10分)
    出力
    安定度
    (%, 6時間)
    M2 横モード 偏光比 レーザー
    ヘッドサイズ
    (mm)
    レーザー
    ヘッド重量
    (g)
    パッケージ
    タイプ
    HNP-50F >100 >5000 >45 <750 >130 <±2% <±5% <1.2 Gaussian TEM00 100:01:00 429x250x120 9000 HNP (sealed)

    Pico Flash

    モデル名 エネルギー
    (µJ)
    平均出力
    (mW)
    繰り返し
    (kHz)
    パルス幅
    (ps)
    ピーク出力
    (kW)
    出力
    安定度
    (%, 10分)
    出力
    安定度
    (%, 6時間)
    M2 横モード 偏光比 レーザー
    ヘッドサイズ
    (mm)
    レーザー
    ヘッド重量
    (g)
    パッケージ
    タイプ
    XNP-130F >25 >3500 >130 <1400 <±1.5% <±2.5% <1.2 Gaussian TEM00 100:01:00 300x156x116 4000 XNP (sealed)
  • Micro Chip

    モデル名 エネルギー
    (µJ)
    平均出力
    (mW)
    繰り返し
    (kHz)
    パルス幅
    (ps)
    ピーク出力
    (kW)
    出力
    安定度
    (%, 10分)
    出力
    安定度
    (%, 6時間)
    M2 横モード 偏光比 レーザー
    ヘッドサイズ
    (mm)
    レーザー
    ヘッド重量
    (g)
    パッケージ
    タイプ
    MNG-03E >3 >15 >5 <750 >4 <±1% <±3% <1.3 Gaussian TEM00 100:01:00 68x41x29 250 MNG (unsealed)
    SNG-03E >3 >15 >5 <750 >4 <±1% <±3% <1.3 Gaussian TEM00 100:01:00 115x29x35 250 SNG (sealed)
    SNG-20F >2.5 >48 >19 <750 >3 <±1% <±3% <1.3 Gaussian TEM00 100:01:00 145x42x35 300  SNGⅡ(sealed)
    SNG-40F >1.5 >52 >35 <750 >2 <±1% <±3% <1.3 Gaussian TEM00 100:01:00 145x42x35 300
    STG-03E >3 下記① <500 >6 <±1% <±3% <1.3 Gaussian TEM00 100:01:00 144x42x36 300

    Power Chip

    モデル名 エネルギー
    (µJ)
    平均出力
    (mW)
    繰り返し
    (kHz)
    パルス幅
    (ps)
    ピーク出力
    (kW)
    出力
    安定度
    (%, 10分)
    出力
    安定度
    (%, 6時間)
    M2 横モード 偏光比 レーザー
    ヘッドサイズ
    (mm)
    レーザー
    ヘッド重量
    (g)
    パッケージ
    タイプ
    PNG-M02010 >20 下記② <400 >50 <±3% <±3% <1.3 Gaussian TEM00 100:01:00 311x100x149 5500  M (sealed)
    PNG-M04005 >35 下記③ <400 >80 <±3% <±3% <1.3 Gaussian TEM00 100:01:00 311x100x149 5500

    Pico Spark

    モデル名 エネルギー
    (µJ)
    平均出力
    (mW)
    繰り返し
    (kHz)
    パルス幅
    (ps)
    ピーク出力
    (kW)
    出力
    安定度
    (%, 10分)
    出力
    安定度
    (%, 6時間)
    M2 横モード 偏光比 レーザー
    ヘッドサイズ
    (mm)
    レーザー
    ヘッド重量
    (g)
    パッケージ
    タイプ
    HNG-50F >60 >3000 >45 <650 >100 <±2% <±5% <1.2 Gaussian TEM00 100:01:00 429x250x120 9000 HNG (sealed)
  • Micro Chip

    モデル名 エネルギー
    (µJ)
    平均出力
    (mW)
    繰り返し
    (kHz)
    パルス幅
    (ps)
    ピーク出力
    (kW)
    出力
    安定度
    (%, 10分)
    出力
    安定度
    (%, 6時間)
    M2 横モード 偏光比 レーザー
    ヘッドサイズ
    (mm)
    レーザー
    ヘッド重量
    (g)
    パッケージ
    タイプ
    SNV-05P >0.5 >5 >5 <600 >0.7 <±1% <±5% <1.3 Gaussian TEM00 100:01:00 180x55x36 400 SNV (sealed)
  • Micro Chip

    モデル名 エネルギー
    (µJ)
    平均出力
    (mW)
    繰り返し
    (kHz)
    パルス幅
    (ps)
    ピーク出力
    (kW)
    出力
    安定度
    (%, 10分)
    出力
    安定度
    (%, 6時間)
    M2 横モード 偏光比 レーザー
    ヘッドサイズ
    (mm)
    レーザー
    ヘッド重量
    (g)
    パッケージ
    タイプ
    SNU-02P >0.3 >2 >6 <600 >0.5 <±1% <±5% <1.3 100:01:00 180x55x36 400 SNU (sealed)
    SNU-20F >0.5 >10 >19 <600 >0.7 <±2% <±5% <1.4 100:01:00 210x60x36 500  SNUⅡ(sealed)
    STU-01E >1 下記① <400 >2 <±2% <±5% <1.4 100:01:00 210x60x36 500

    Power Chip

    モデル名 エネルギー
    (µJ)
    平均出力
    (mW)
    繰り返し
    (kHz)
    パルス幅
    (ps)
    ピーク出力
    (kW)
    出力
    安定度
    (%, 10分)
    出力
    安定度
    (%, 6時間)
    M2 横モード 偏光比 レーザー
    ヘッドサイズ
    (mm)
    レーザー
    ヘッド重量
    (g)
    パッケージ
    タイプ
    PNU-M01210 >12 下記② <350 >35 <±3% <±5% <1.4 100:01:00 311x100x149 5500 M (sealed)

① (a) 10Hz~4kHzの間で指定の1周波数に固定するモデルと、(b) 1Hz~4kHzの間で外部トリガー入力により可変するモデルがあります。
② (a) 10Hz~1kHzの間で指定の1周波数に固定するモデルと、(b) 1Hz~1kHzの間で外部トリガー入力により可変するモデルがあります。
③ (a) 10Hz~500Hzの間で指定の1周波数に固定するモデルと、(b) 1Hz~500Hzの間で外部トリガー入力により可変するモデルがあります。

注意事項

※商品のデザイン、仕様は予告なく変更する場合がありますのでご了承ください。詳細は各営業担当までお問合せください。
