干渉計/インターフェローメーター Teem Photonics 超小型高分解能干渉計(変位計・振動計)
Teem Photonics社について

1988年よりマイクロチップレーザーをベースとしたモノリシック構造のピコ秒パッシブ Qスイッチレーザーの専門メーカーです。ティームフォトニクス製品は信頼性が高く小型低 価格を実現しており、年間の生産台数は3000台を超えています。特にショートパルスレーザーとしての分光分析機器光源、レーザーマイクロマシーニングやバイオ関連用途で多くの実績があります。波長1535、1064、532、355、266、213(新発売)nmの中よりきっとお探しのモデルを発見できるはずです。

ピコメートルスケールの変位や振動を測定できるコンパクトで高性能の干渉計
シングルチップ構造により、超低ノイズでピコメートルレベルでの測定ができます。通信用1.55µmレーザー(別売り)を利用できます。ファイバーピグテールを介してリモートが可能です。 この世界最小クラスのレーザー干渉計をセンサーとして、サブナノメートル変位の測定、高精度位置センサー、高精度振動センサー、高精度の屈折率測定にご利用できます。
製品特徴
-
ピコメートルオーダーを簡単に測定できる干渉計
PicoMove干渉計はシングルチップ・モノリシック構造に基づいて、コンパクトに設計されたマイケルソン型干渉計です。可動部がなく超低ノイズで安定したピコメートルオーダーの変位や振動を測定できる信頼性の高い干渉計です。
-
低光路長差のモデルと超高真空モデルも対応可能

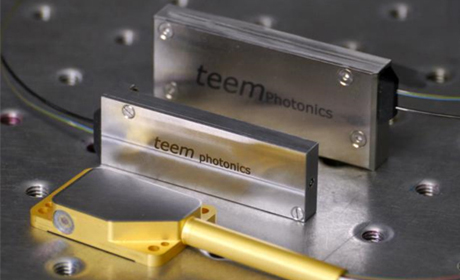

PicoMove: 高分解能、最高の安定性、PicoMove-IS:高分解能、小型、低光路長差、PicoMove-UHV: 高分解能、超小型、超高真空の3つのモデルがあります。
-
4つの出力インターフェイス
PicoMove検出モジュール(PMDM)から光ファイバーで4ch出力できます。 モジュールは5V電源が必要です。
4つのアナログSMB出力ポートからバンド幅500kHzで出力されます。
仕様
光源波長 | 1530-1560 nm |
---|---|
分解能 | 10 pm |
固有ノイズ | <1 pm/ Hz1 / 2 at 1Hz |
ビーム発散角 | <6mrad |
干渉コントラスト | ≥90% |
測定出力位相シフト | p / 2±0.05rad |
I/O光ファイバー | PM1550/SMF28 |
I/O光コネクタ | FC |
