シャックハルトマンセンサー SHSLab, SHSInspect

世界最高峰の精度、信頼性、サポートのシャックハルトマンセンサー

干渉計やシャックハルトマンセンサーによる、レンズ計測、レーザー計測のプロフェッショナル集団にOptocraft社が提供するシャックハルトマンセンサー。キャリブレーション前より高い精度を誇るシャックハルトマンセンサーです。

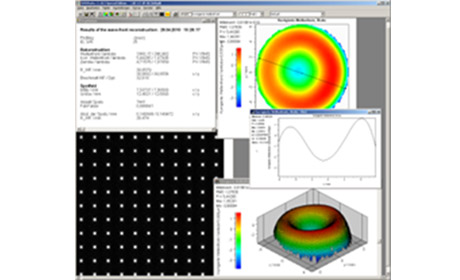

同社のソフトウエア SHSWorksは透過波面計測、反射波面計測、ダブルパス計測等の光学系計測からレーザー計測まで自由度の高く、ユーザーフレンドリーなUIとなっております。

製品特徴


  • 高精度波面計測器

    キャリブレーション無しでλ/100(rms).キャリブレーション有でλ/200(rms)の精度を誇る波面計(HRモデル)。
    ±10°の入射角ダイナミックレンジを持ちながら、1秒のセンシティビティを持つ、高ダイナミックレンジ、高センシティビティ。
    小型カメラチップから、フルサイズのカメラチップまで幅広いラインナップを持ちます


  • シャックハルトマンセンサー用光学ユニット
    SHSInspecsRLmodule
    SHSInspecs OEM

    同社のシャックハルトマンセンサー用に設計される光学ユニットで光源、参照ミラー等を自由に交換可能なデザインとなります。無限-無限、無限-有限、また、有限-有限のレンズを計測が可能となります。
    また、ユーザーの製造ラインへの挿入を目的としたカスタムモデルもあります。


  • ターンキーレンズ計測器
    SHSInspecs2xPass

    携帯電話用カメラレンズモジュールから顕微鏡用対物レンズ(液浸レンズも含む)まで高精度で計測。レンズの持つ、色収差からフィールドアングルの計測も可能。複屈折の観測オプションもあり。


  • カスタム計測器
    SHSInspecs autoLAB

    様々なユーザーの要望に合わせ、全自動のテーラーメイド計測器を開発、設計、製造、販売します。
    ウェハー上のマイクロレンズアレイを全数、レンズ特性、形状、バラつきを全自動で計測する装置からロボットと組み合わせた製造ライン対応の組レンズ等の計測器の製造もおこなっております。


  • コンタクトレンズ、眼内レンズ計測器
    SHS Ophthalmic シリーズ

    様々なタイプのコンタクトレンズ、眼内レンズの計測を高速、高精度で安定して計測することできます。現在、国内外とはず、大手のメーカーに採用をされております。モジュラー方式でPowerMAP、EBC、CT、Sag、外形、キズ検等の機能を選んで搭載することも可能です。Toricマークを自動に認識して、軸方向の計測も簡易にできます。
    また、コンタクトレンズの金型計測を短時間で高精度で行う装置もあります。

仕様

センサーサイズ 4.7×3.5~36×24 mm
カメラインターフェース USB3、GE、Camera Link, FW
対応波長 DUV-SWIR
カメラスピード < 1kHz

注意事項

※商品のデザイン、仕様は予告なく変更する場合がありますのでご了承ください。詳細は各営業担当までお問合せください。
