SEBI RT1000 超高分解能リアルタイム波面センサー WOOPTIX

メーカー:

カテゴリ:

アプリケーション:

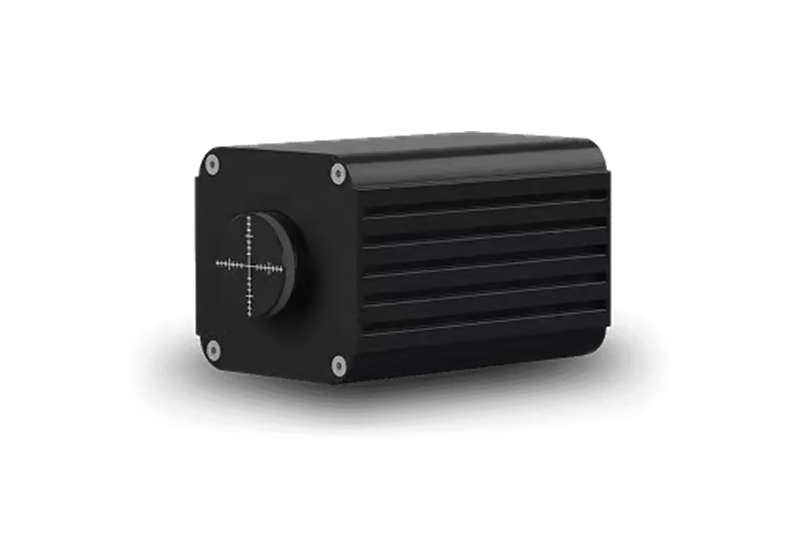

プラグアンドプレイ対応USB接続方式の次世代波面センサー。
透明素材、反射素材、両方のサンプルにおいて、ナノスケールの高精度な測定が可能。

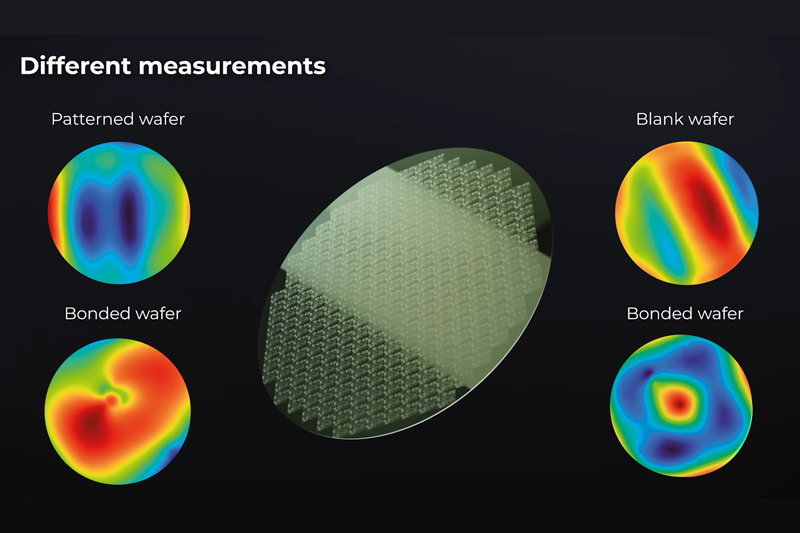

電気可変レンズ(ETL)を用いて波面位相を1000×1000評価(100万点)の分解能で空間サンプリングすることにより、λ/30以上の波面精度で、30 fpsでリアルタイムの波面計測が可能。反射型および透過型の両方の計測に対応し、面内方向と深さ方向の両方においてナノメートルオーダーの空間分解能力を有するため、半導体や光学部品のナノトポグラフィー(表面形状計測)や断面解析に最適なセンサーです。

製品特徴

波面位相イメージング(WFPI)技術の特長

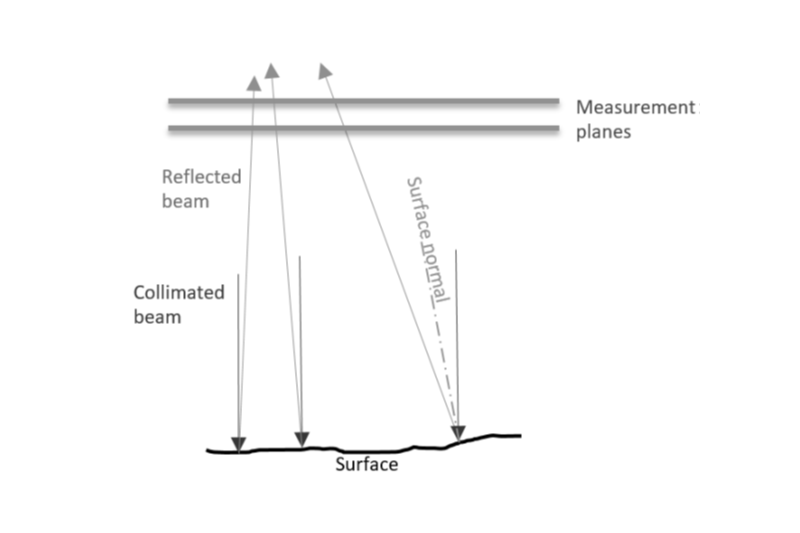

WFPI方式(Wavefront Phase Imaging)は電気可変レンズで2枚のデフォーカス画像を取得。WFPIアルゴリズムで波面位相を再構成します。波面そのものを直接測定するのではなく、 複数の焦点位置や時間位置で取得した強度画像から波面を再構成する技術を利用しているため、画像素子の1000x1000ピクセル最大の超高密度サンプリング(100万点)の波面位相情報が直接得られます。

波面位相解析ソフトウェア SEBI AS

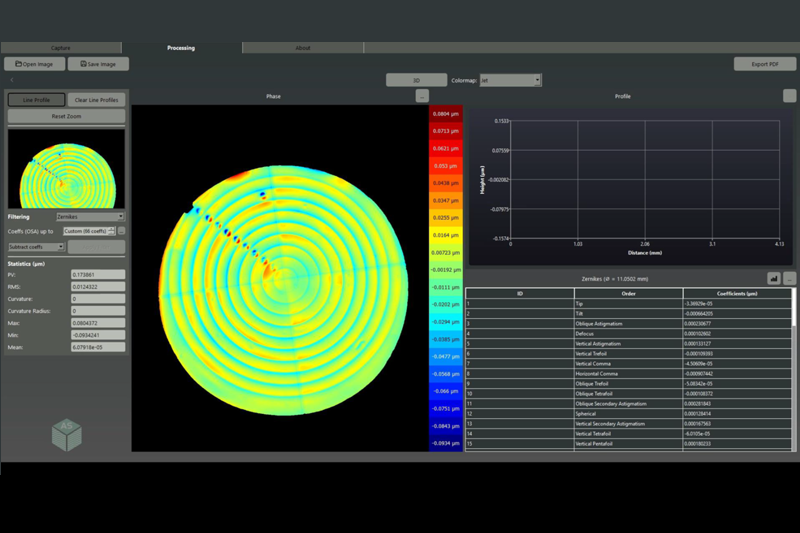

SEBI® ASを使用すると、取得した位相マップを解析することができます。例えば、生の波面位相データからゼルニケ多項式を用いて収差をフィルタリングしたり、2次元グラフを表示して、サンプルの各断面の波面位相情報を解析することも可能です。

次世代型波面位相センサーと従来型シャックハルトマンセンサーとの比較

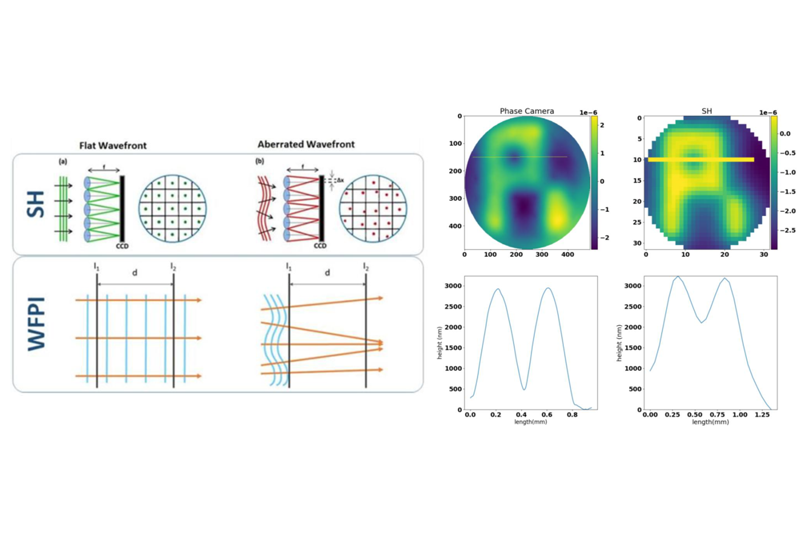

分解能は従来のシャックハルトマン方式のようなマイクロレンズアレイ数に依存せず、高密度の位相情報、波面精度λ/30 RMSで30fpsのリアルタイム測定が可能になります。比較すると波面位相センサーのほうが平面と焦点深さ方向ともに、より高い分解能を示します。

次世代波面センサーの新しい応用例
①波面を100万点(1000x1000点)で見る。

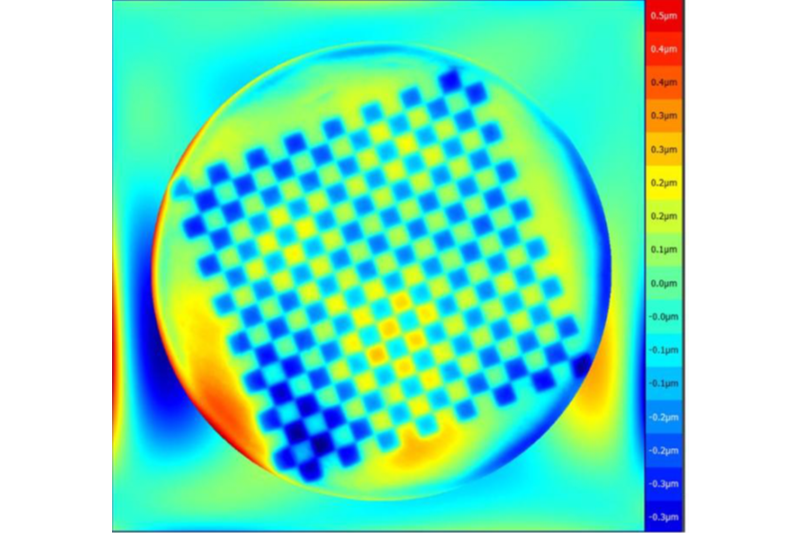

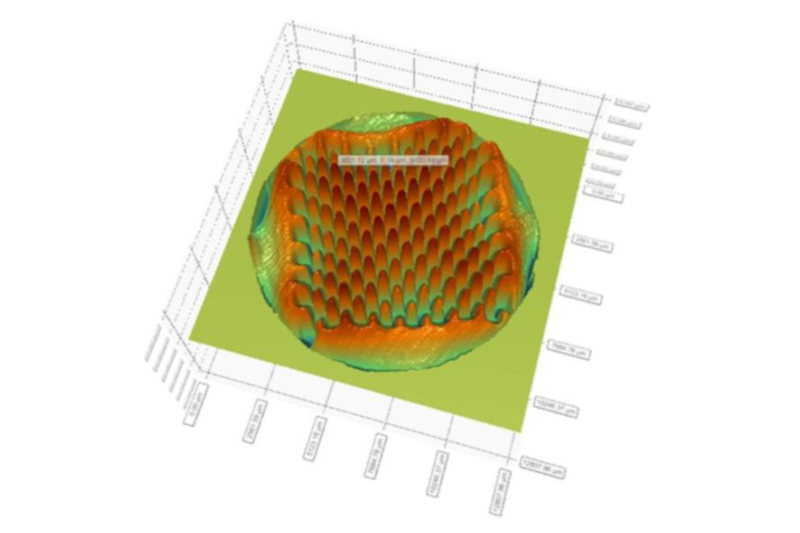

従来のShack-Hartmann式波面センサーでは空間分解能が足りなかった対象を、1000×1000点の位相画像としてナノメートルオーダーの空間分解能、30 fpsで観察できるセンサーです。簡易的な波面センサーのように、波面の平均的な形を見るセンサーではなく、波面の中の局所的な構造まで画像として見ることができます。上図はマイクロレンズアレイの計測例です。波面位相マッピングにより、製品の形状、欠陥、状態がリアルタイムで計測できます。

次世代波面センサーの新しい応用例
②高速OPDカメラ

(Optical Path Difference:光路差)

光強度と波面位相を直接測定することで物体によって光路長がどれだけ変化したのかを2D画像としてみることができます。透明体の場合、濃度、蒸発、応力などによって生じる光路差を検出できるので、通常のカメラではほとんどコントラストが出ない物体でも位相差として可視化できるのが大きなメリットです。上図はエタノールの蒸発の瞬間を捉えた画像です。コーティングや塗料など塗布から乾燥工程までリアルタイムでモニタリングすることができます。また光路差を利用してナノメートルオーダーでの形状測定や構造観察が可能です。

次世代波面センサーの新しい応用例
③定量位相イメージング(QPI)

定量位相イメージング(QPI: Quantitative Phase Imaging )とは、位相のずれを(光路長の変化)を測定し、強度画像だけでは見えにくい構造を位相として観察します。異なる種類の液体や、透明な生細胞・組織などを蛍光染色や薬液処理せずにラベルフリーで観察できます。この波面位相センサーはそのリアルタイム処理能力により、生体内で組織や透明な細胞などの時間変化をリアルタイム観察が可能です。上図は屈折率の異なる2つの液体の相互作用を示すリアルタイム3D波面OPD(光路差)マップです。

仕様

解像度・サンプリング 1000 x 1000 pixels
横分解能 12.5 µm
繰り返し精度 λ/30 RMS
アパチャーサイズ 15 x 15 mm
波面精度 <λ/30 RMS
波長範囲 380 – 650 nm
リアルタイム処理 30 fps
インターフェイス USB3.0
OS Windows
メーカー推奨光源 波長380 – 650 nm内の単色LED

オプション

※商品のデザイン、仕様は予告なく変更する場合がありますのでご了承ください。
詳細は各営業担当までお問合せください。

WOOPTIX社について

スペインのテネリフェ島を拠点とする、このディープテック企業は、高精度の半導体・光学計測システムを開発しています。2016年にラ・ラグーナ大学からのスピンオフとして設立された同社は、補償光学(アダプティブ・オプティクス)技術を応用した独自の技術を活用しています。
同社の中核技術である「Wavefront Phase Imaging® (WFPI)」は、従来の干渉計やシャック・ハルトマン・センサとは異なる手法を用いて、波面の位相情報を取得します。その汎用性の高さから、ナノメートルおよびマイクロメートル領域の情報を得るために位相データの抽出が有効な、あらゆる用途に適用可能です。
