ナノ秒レーザー  Compact Laser 固体レーザー

Compact Laser社について

コンパクトレーザーソリューションズ社は ドイツ ベルリンにあり、その名の通りユーザーが使用し易いコンパクトで高性能、産業用途に耐えるDPSSレーザーを長年に渡り開発、製造をしています。 波長は、1064nm、532nm、355nm、266nmが選べ、また3波長同時発振タイプも用意されています。さらに、これらの小型レーザーを用いた小型マーキングシステムも揃えています。

ウルトラコンパクトサイズ、小型高出力Q-Switchナノ秒レーザー

コンパクトレーザーソリューションはドイツベルリンにあり、その名の通りユーザーが使用し易いコンパクトで高性能、産業用途に耐えるDPSSレーザーを長年に渡り開発、製造をしています。
波長は1064nm, 532nm, 355nm ,266nmが選べ、また3波長同時発振タイプも用意されています。ほかにこれらの小型レーザーを用いた小型マーキングシステムも揃えています。
※ご希望の際は下記お問い合わせフォームより”デモ希望”とお書きの上、ご連絡ください。

製品特徴


  • レーザープロダクト

    レーザーにはMONOLITHとCONQUERORがあり、それぞれヘッドとコントローラが分離できるCOREシリーズと一体型のALL-IN-ONEがあります。


  • MONOLITH コントローラー分離タイプ

    MONOLITHシリーズは
    COREとALL-IN-ONE

    レーザー出力
    16W 164nm/12W 532nm/
    6W 355nm/1W 266nm


  • CONQUEROR コントローラー内蔵タイプ

    CONQUERORシリーズは
    COREとALL-IN-ONE

    レーザー出力
    30W 1064nm/25W 532nm/15W 355nm

仕様

  • 1064nm
  • 532nm
  • 355nm
  • 266nm
  • 1064-6-HF 1064-6-HE 1064-10-HF 1064-10-HE 1064-16-HF
    Mode of operation Pulsed Pulsed Pulsed Pulsed Pulsed
    Power class 6W 6W 10W 10W 16W
    Wavelength 1064nm 1064nm 1064nm 1064nm 1064nm
    Beem quality TEM00 TEM00 TEM00 TEM00 TEM00
    * M2 < 1.3 < 1.3 < 1.3 < 1.3 < 1.3
    Polarization Liner > 100:1
    Max pulse energy 350μJ 700μJ 350μJ 700μJ 350μJ
    Minimal pulse width 10ns 8ns 10ns 12ns 10ns
    Repetition rate 1HZ-500kHz 1HZ-100kHz 1HZ-500kHz 1HZ-100kHz 1HZ-500kHz
    Aver output power 6W@50kHz 6W@50kHz 10W@50kHz 10W@50kHz 16W@60kHz
    Laser class 4
    Cooling air cooler optional water cooled
    Cooling system thermo electric cooling
    Electical ratings 24V DC
    Power consumption <200W
  • 532-3-HF 532-3-HE 532-8-HF 532-8-HE 532-12-HF
    Mode of operation Pulsed Pulsed Pulsed Pulsed Pulsed
    Power class 3W 3W 8W 8W 12W
    Wavelength 532nm 532nm 532nm 532nm 532nm
    Beem quality TEM00 TEM00 TEM00 TEM00 TEM00
    * M2 < 1.3 < 1.3 < 1.3 < 1.3 < 1.3
    Polarization Liner > 100:1
    Max pulse energy 200μJ 550μJ 350μJ 550μJ 350μJ
    Minimal pulse width 8ns 9ns 9ns 12ns 9ns
    Repetition rate 1Hz-500kHz 1Hz-100kHz 1Hz-500kHz 1Hz-100kHz 1Hz-500kHz
    Aver output power 3W@40kHz 3W@6kHz 8W@40kHz 8W@12kHz 12W@60kHz
    Laser class 4
    Cooling air cooler optional water cooled
    Cooling system thermo electric cooling
    Electical ratings 24V DC
    Power consumption <200W
  • 355-1-HF 355-1-HE 355-3-HF 355-3-HE 355-6-HF
    Mode of operation Pulsed Pulsed Pulsed Pulsed Pulsed
    Power class 1W 1W 3W 3W 6W
    Wavelength 355nm 355nm 355nm 355nm 355nm
    Beem quality TEM00 TEM00 TEM00 TEM00 TEM00
    * M2 < 1.3 < 1.3 < 1.3 < 1.3 < 1.3
    Polarization Liner > 100:1
    Max pulse energy 80μJ 12μJ 8μJ 12μJ 8μJ
    Minimal pulse width 4ns 12ns 8ns 12ns 8ns
    Repetition rate 1Hz-500kHz 1Hz-100kHz 1Hz-500kHz 1Hz-100kHz 1Hz-500kHz
    Aver output power 1W@40kHz 1W@40kHz 1W@40kHz 1W@40kHz 1W@40kHz
    Laser class 4
    Cooling air cooler optional water cooled
    Cooling system thermo electric cooling
    Electical ratings 24V DC
    Power consumption <200W
  • Model MONOLITH CORE 266_1 MONOLITH CORE 266_2
    Mode of operation Pulsed Pulsed
    Power class 1W 2W
    Wavelength 266nm 266nm
    Max pulse energy 200μJ@1kHz 250μJ@1kHz
    Minimal pulse width 5ns 5ns
    Repetition rate 1Hz-50kHz 1Hz-50kHz
    Aver output power 1W@10kHz 2W@10kHz
    Cooling air cooled air cooled
    Electical ratings 24V DC 24V DC

ダウンロード資料

  • ダウンロードするには下記の情報を入力してください。

    貴社名* 必須
    所属
    氏名* 必須
    電話番号
    メールアドレス* 必須
  • ダウンロードするには下記の情報を入力してください。

    貴社名* 必須
    所属
    氏名* 必須
    電話番号
    メールアドレス* 必須
  • ダウンロードするには下記の情報を入力してください。

    貴社名* 必須
    所属
    氏名* 必須
    電話番号
    メールアドレス* 必須
  • ダウンロードするには下記の情報を入力してください。

    貴社名* 必須
    所属
    氏名* 必須
    電話番号
    メールアドレス* 必須

オプション


マーキングシステム
日本語対応 描画ソフトウエア オプション

注意事項

※商品のデザイン、仕様は予告なく変更する場合がありますのでご了承ください。詳細は各営業担当までお問合せください。

応用例

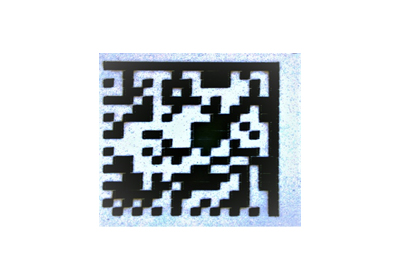

Microscope image size ca. 4 x 4mm2
flexible circuit PI board. The depicted ca. 4×4 mm2

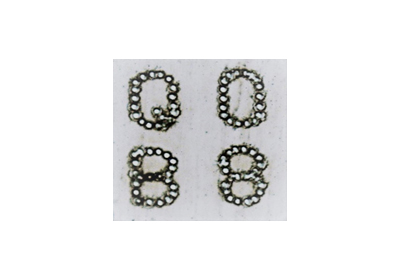

Microscope image size ca. 1 x 1mm2
localized micro-modifications inside 1mm thick float glass

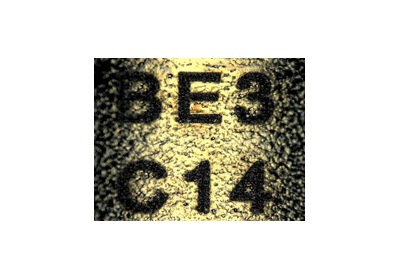

Microscope image size ca. 0.13 x 0.13mm2
stainless steel using a MONOLITH UV-laser, to ensure small characters of only 50 microns in height
