超小型マイクロポジショナー 手動ステージ  Elliot Scientific 超小型マイクロポジショナーステージ(デモ機あり)

Elliot Scientific社について

エリオットサイエンティフィックでは、多軸フレクシャーステージ(マートックデザインの特許)を販売しています。このステージは高精度を維持するような板バネが使用され安定した動作で定評があります。また調整ノブは滑らかで、且つ、高精度な位置調整ができることから定評があります。 調整ノブのみの販売やOEM供給も可能です。 他に超小型ステージ各種(サイズ12×16mm、ストローク3mm、精度0.5µm以下)も精密調整用に広く使用されており、真空、非磁性などの対応製品も用意しています。

世界最小クラスの超小型マイクロポジショナーステージ

物理実験や光学システムでの直線移動用のシンプルなアジャスターを備えた超小型マイクロポジショナーです。オプションとアクセサリーが豊富で、ポストマウント、ファイバーホルダー、低磁性、真空対応、ローレットノブアジャスター付きも可能。
※ご希望の際は下記お問い合わせフォームより”デモ希望”とお書きの上、ご連絡ください。

製品特徴


  • 1軸超小型マイクロポジショナー

    極小アリ溝機構のステージで非常に滑らかで、内蔵のばねによりバックラッシュのない動きができるステージです。


  • 2軸XY超小型マイクロポジショナー

    極小アリ溝機構のステージで非常に滑らかで、内蔵のばねによりバックラッシュのない動きができるステージです。


  • 3軸XYZ超小型マイクロポジショナーステージ

    極小アリ溝機構のステージで非常に滑らかで、内蔵のばねによりバックラッシュのない動きができるステージです。


  • 2軸XZ超小型マイクロポジショナーステージ

    極小アリ溝機構のステージで非常に滑らかで、内蔵のばねによりバックラッシュのない動きができるステージです。


  • ファイバーローテーターとV溝ファイバーホルダー

    超小型マイクロポジショナーシリーズ専用のファイバーオプション:精密位置合わせやアライメントに最適なファイバーローテーションとV溝ファイバーホルダーです。

仕様

1軸マイクロポジショナー

移動距離 3㎜
分解能 <0.5µm
ピッチ 100TPI
サイズ 12 mm x 16 mm x 6.6mm
取付穴 4xM1.6、2㎜深さ

2軸XYマイクロポジショナー

移動距離 3㎜
分解能 <0.5µm
ピッチ 100TPI
サイズ 12 mm x 16 mm x 11mm

取付穴 4xM1.6、2㎜深さ

3軸XYZマイクロポジショナー

移動距離 3㎜
分解能 <0.5µm
ピッチ 100TPI
サイズ 25 mm x 25 mm x 23mm
取付穴 表面4xM1.6、2㎜深さ
裏面M4マウント

2軸XZマイクロポジショナー

移動距離 3㎜
分解能 <0.5µm
ピッチ 100TPI
サイズ 12 mm x 16 mm x 22mm
取付穴 4xM1.6、2㎜深さ

ファイバーローテーター

超小型マイクロポジショナーシリーズ専用 ローテーション360°、分解能30arc秒、ファイバーフェルール(直径4.5mmまで)の保持のみ。

V溝ファイバーホルダー

超小型マイクロポジショナーシリーズ専用 125µm径ベアファイバーを磁石で固定できる。小型磁石付属。

機械仕様

1軸超小型マイクロポジショナーステージ
1軸超小型マイクロポジショナーステージ

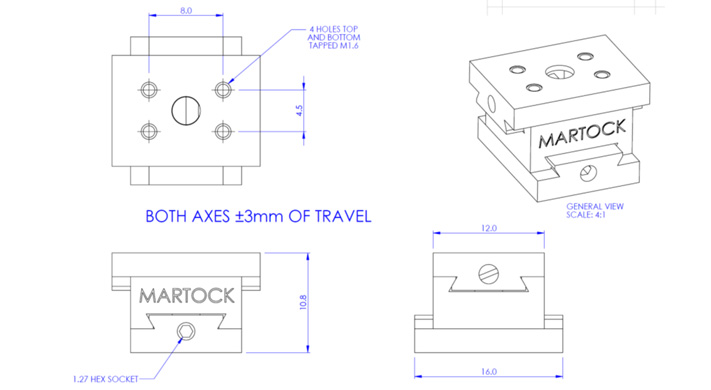

2軸XY超小型マイクロポジショナーステージ
2軸XY超小型マイクロポジショナーステージ

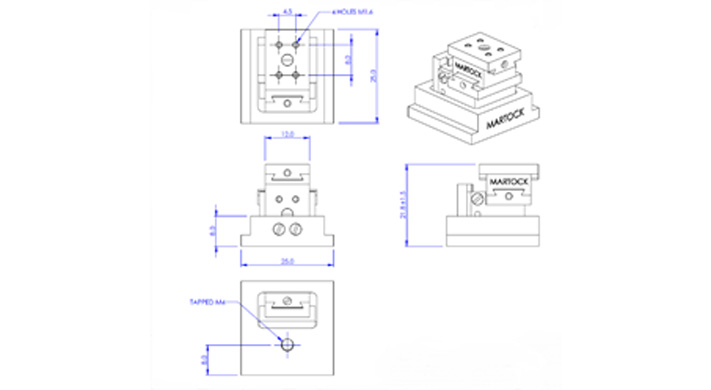

3軸XYZ超小型マイクロポジショナーステージ
3軸XYZ超小型マイクロポジショナーステージ

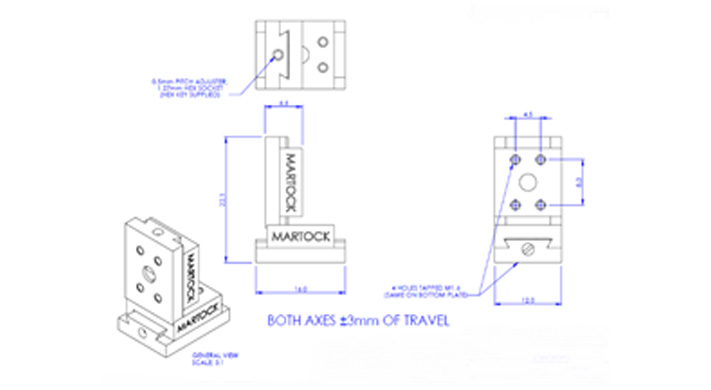

2軸XZ超小型マイクロポジショナーステージ
2軸XZ超小型マイクロポジショナーステージ

注意事項

※商品のデザイン、仕様は予告なく変更する場合がありますのでご了承ください。詳細は各営業担当までお問合せください。
