Micro Chip シリーズ Micro Chip (繰り返し周波数固定タイプ)

超小型、優れたビーム品質・安定性、長寿命、ターンキーでの簡単操作、価格もリーズナブルなレーザーです。基礎実験のみならず試作機・量産機への組み込みにも向いています。小型のOEM用コントローラーもあります。
波長:1535nm, 1064nm, 532nm, 355nm, 266nm

Teem Photonics社について

1988年よりマイクロチップレーザーをベースとしたモノリシック構造のピコ秒パッシブ Qスイッチレーザーの専門メーカーです。ティームフォトニクス製品は信頼性が高く小型低 価格を実現しており、年間の生産台数は3000台を超えています。特にショートパルスレーザーとしての分光分析機器光源、レーザーマイクロマシーニングやバイオ関連用途で多くの実績があります。波長1535、1064、532、355、266、213(新発売)nmの中よりきっとお探しのモデルを発見できるはずです。

製品特徴


  • 超小型モノリシックキャビティ

    高い技術でシンプルに。長さ数mmの小さなキャビティ内に過飽和吸収体まで備えた超精密モノリシック構造。細部に至るまで精密にキャビティを作っているからこそ、ビーム品質も安定性も保たれます。


  • 超小型レーザーヘッド

    レーザーヘッド自体も超小型。装置の省スペース化に貢献します。※モデルによりサイズは異なります。


  • 優れたビーム品質・安定性

    TEM00, M2<1.1(typically), Roundness <1.1(typically) のきれいなビームです。安定性も抜群です。


  • 安心の長寿命。少ない故障率。

    高い出力をキープし続ける長寿命。MTTF も>17,000,000時間(@1064nm)


  • リーズナブル

    高い技術でシンプルに、シンプルだからこそリーズナブル。過飽和吸収体のみを用いたパッシブ型Qスイッチが、装置の低価格化に貢献します。

仕様

シリーズ モデル名 エネルギー
(μJ)
平均出力
(mW)
繰り返し
(kHz)
パルス幅
(ps)
ピーク出力
(kW)
1535nm レーザー仕様
Micro Chip MNE-06E >6 >12 >2 <3500 >1.5
1064nm レーザー仕様
Micro Chip MNP-08E >8 >40 >5 <1000 >8
SNP-08E >8 >40 >5 <1000 >8
SNP-18E >18 >300 >13 >3000
SNP-20F >7 >140 >19 <1000 >10
SNP-50F >4 >190 >45 <700 >5.5
SNP-70F >1 >90 >65 <600 >2
SNP-130F >1.5 >200 >130 <1400 >1.1
SNP-200P >11 >200 >19 <750 >14
532nm レーザー仕様
Micro Chip MNG-03E >3 >15 >5 <750 >4
SNG-03E >3 >15 >5 <750 >4
SNG-20F >2.5 >48 >19 <750 >3
SNG-40F >1.5 >52 >35 <650 >2
SNG-50F >1.25 >60 >50 <650 >2
SNG-70F >0.2 >13 >65 <550 >0.35
SNG-100P >5 >100 >19 <700 >7
355nm レーザー仕様
Micro Chip SNV-05P >0.5 >5 >5 <600 >0.7
SNV-20F >0.5 >10 >19 <600 >0.7
SNV-40P >2 >40 >19 <600 >5
266nm レーザー仕様
Micro Chip SNU-02P >0.3 >2 >6 <600 >0.5
SNU-20F >0.5 >10 >19 <600 >0.7

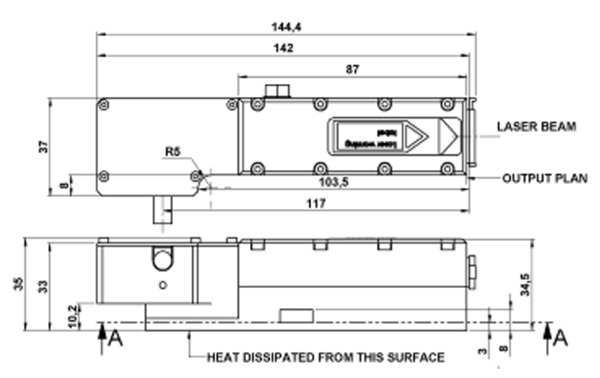

機械仕様

SNP-18E (1064nm), SNG-20F (532nm)
SNP-18E (1064nm), SNG-20F (532nm)
 SNV-20F (355nm)
SNV-20F (355nm)
SNU-20F (266nm)<br />※モデルにより寸法は異なります。詳しくはお問い合わせ下さい。
SNU-20F (266nm)
※モデルにより寸法は異なります。詳しくはお問い合わせ下さい。

注意事項

※商品のデザイン、仕様は予告なく変更する場合がありますのでご了承ください。詳細は各営業担当までお問合せください。
