オートコリレーター/フロッグ　Mesaphotonics　パルス幅測定器

メーカー：

カテゴリ：

アプリケーション：

高精度リアルタイムパルス幅測定器FROG SCAN

高い測定ダイナミックレンジ : 75dB
幅広い測定可能パルス幅レンジ : 12fs-10ps
時間分解能 : 2fs
低繰返しパルス・レーザー対応 : >2Hz
可視(450nm)から赤外(3.0μm)対応
LabVIEWベース・ソースコード公開
容易なセットアップ
Fiber Coupled機構　（オプション対応）
小型（16cmX30.5cm）

製品特徴

オートコリレーター

2Photon方式の為、アライメントが非常に容易
LabVIEWベース・ソースコード公開　（標準）
FROGへのアップグレード可能　（オプション対応）
Fiber Coupled 機構　（オプション対応）
幅広い測定波長領域　（オプション対応）

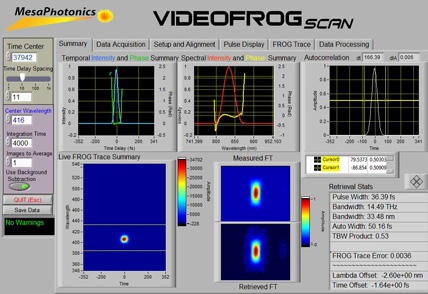

操作しやすいソフトウェア

仕様

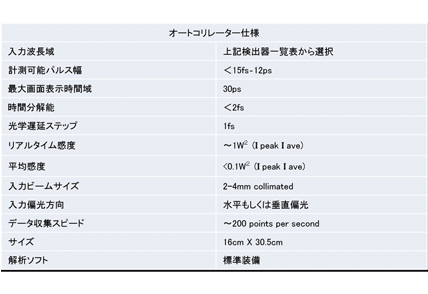

オートコリレーター仕様

入力波長域	検出器一覧表から選択
計測可能パルス幅	<15fs-12ps
最大画面表示時間域	30ps
時間分解能	<2fs
光学遅延ステップ	1fs
リアルタイム感度	～1W²(I peak I ave)
平均感度	<0.1W²(I peak I ave)
入力ビームサイズ	2 – 4mm collimated
入力偏光方向	水平もしくは垂直偏光
データ収集スピード	～200 points per second
サイズ	16cm × 30.5cm
解析ソフト	標準装備

検出器一覧表

Detector for Autocorrelator	Approximate Wavelengty Range
GUVC	290nm – 560nm
GUVB	330nm – 640nm
GUVA	390nm – 740nm
GUVV	410nm – 800nm
GVGR	580nm – 1080nm
G1115	700nm – 1330nm
Si	1200nm – 2000nm
INGAAS1	1800nm – 3400nm

オプション

商品のデザイン、仕様は予告なく変更する場合がありますのでご了承ください。
詳細は各営業担当までお問合せください。

極短パルスレーザーのパルス幅測定器を専門とするのがメサフォトニクスです。創立者であるダニエルは極短パルス計測テクニックFROGスキャンの発明者で特許を持っています。現在パルス幅12fs～数10ps、波長450nm～2μmのレンジで使用できる、アライメントが容易で、使い勝手の良いシステムとして、レーザーメーカーを含め数多く使用されています。
