波長計　　Resolution Spectra Systems Inc.　波長計/レーザースペクトラムアナライザー

メーカー：
Resolution Spectra Systems Inc.
カテゴリ：

Resolution Spectra Systems Inc.社について

レゾリューションスペクトラシステムはフランス・グルノーブルで誕生しました。レーザー解析技術、ファイバーグレーティングによる構造解析、また、バイオ関連のプロセス分析の3つの分野で使用される数々の新しい研究開発の融合により研究分野はもとより、工業分野で使用される各種製品の開発に取り組んでいます。レーザー計測分野での発展的なSWIFTSTM(Stationary-Wave Integrated Fourier Transform Spectrometry)技術により小型、高精度、堅牢な操作性の良い製品が発表されています。

小型・高性能なレーザー波長計およびレーザースペクトラムアナライザー

レーザー計測分野での発展的なSWIFTS技術により、小型、高精度、堅牢、かつ操作性に優れた製品です。

製品特徴


  • 独自技術SWIFTS™*による高精度測定

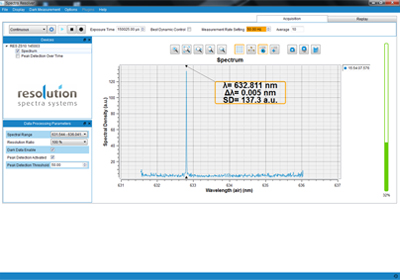

    光導波路内に生じる定在波をフーリエ変換する独自技術SWIFTSにより、LW-10では絶対精度200MHz、波長分解能20MHzという高精度な波長測定が可能です。図のように、0.01pmの単位まで表示されます。
    対応波長は630～1100nm、パワーレンジは10nW～1mWです。

    *Stationary-Wave Integrated Fourier Transform Spectrometer


  • 驚きの超小型サイズ！

    MICRO Spectraは、OEM組み込みに適した、特に小型軽量のモデルです（Φ92 x 20 mm）


  • 可動部分がなく、極めて高い堅牢性

    シングルモード光導波路とCCDリニアイメージセンサ―を組み合わせたリジッドな構造なので、持ち運びや通常の使用において気をつかう必要はありません。


  • 環境温度にかかわらず、
    長時間での測定安定性を実現

    80時間以上の測定安定性を示すデータです。環境温度が16～23℃に変化しても測定精度への影響はほとんどありません。また、出荷時から5年以上、校正が不要です（実績）。

仕様

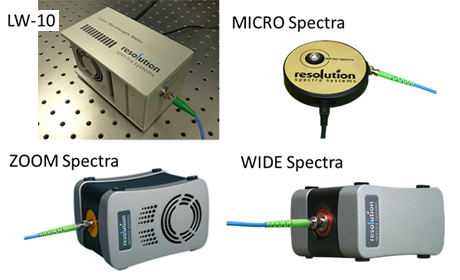

高精度波長計
LW-10		 ZOOM Spectra
（ハイレゾリューション）		 MICRO Spectra
（コンパクトサイズ）		 WIDE Spectra
（ワイドバンド）
波長レンジ 630-1100nm
絶対精度 0.5pm/200MHz 1-2pm/600MHz 8-24pm/6GHz 12-40pm/10GHz
波長分解能 20MHz 6GHz 8GHz 8GHz
パワーレンジ 10mW-1mW
特徴 高精度、高分解能 コンパクトサイズ
長時間校正不要		 超コンパクトサイズ
リーズナブル価格		 コンパクトサイズ
長時間校正不要
用途 半導体レーザー
波長可変レーザー		 レーザーチューニング
多波長レーザー解析		 研究開発
OEM組み込み		 半導体レーザー
波長可変レーザー
サイズ 149×86×80mm 83×91×126mm Φ92×20mm 100×90×60mm

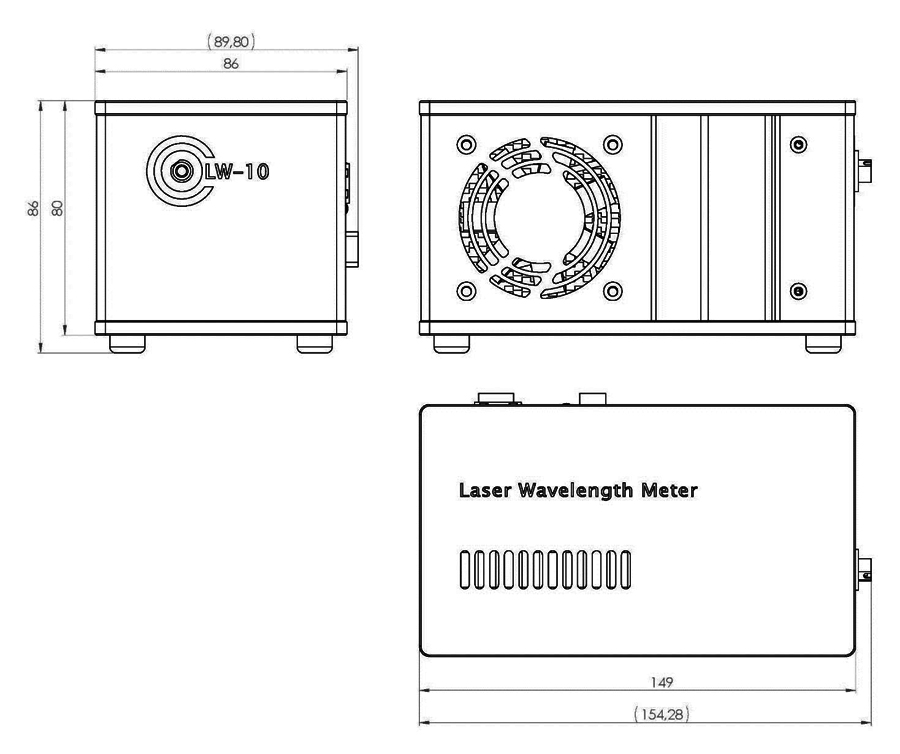

機械仕様

オプション

スペクトラムアナライザーオプション（LW-10のみ）、マルチチャネルオプション、インラインポラライザーなど

スペクトラムアナライザーオプション：横軸に波長、縦軸に強度（ピーク）に取ったスペアナ表示が可能になります（ソフトのみのオプション）。
注文時に、例えば750nm、830nm、950nmのように3つの波長帯域をご指定いただきます（各波長帯域は±10 nm程度）。
サイドバンドやモードホップを視覚的に観察できます。
マルチチャネルオプション（4ch）：4つのファイバー入力で、それぞれの波長を測定することができます。
インラインポラライザー：ファイバー内のポラライザーで直線偏光とし、測定感度を向上させます。

注意事項

商品のデザイン、仕様、外観、価格は予告なく変更する場合がありますのでご了承ください。詳細はお問い合わせいただきますようお願いいたします。

応用例

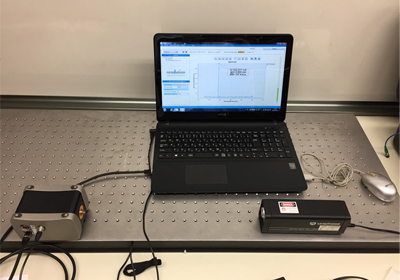

He-Neレーザーの波長測定実験

He-Neレーザーの波長をZoom SPectraを用いて測定した時の様子。ファイバー入射（FC/APC）はもちろん、空間入射も可能です。
