小型ロータリーステージ 手動ステージ  Elliot Scientific 小型ロータリーステージ(デモ機あり)

Elliot Scientific社について

エリオットサイエンティフィックでは、多軸フレクシャーステージ(マートックデザインの特許)を販売しています。このステージは高精度を維持するような板バネが使用され安定した動作で定評があります。また調整ノブは滑らかで、且つ、高精度な位置調整ができることから定評があります。 調整ノブのみの販売やOEM供給も可能です。 他に超小型ステージ各種(サイズ12×16mm、ストローク3mm、精度0.5µm以下)も精密調整用に広く使用されており、真空、非磁性などの対応製品も用意しています。

コンパクト精密360度回転ステージ

360度滑らかな回転ができるようにラップベアリングを利用しています。さまざまなサイズとボアが用意されており、微調整用のネジやバーニアスケールも利用できます。レーザーダイオード、光学、フォトニクスを含むアプリケーションに最適です。
※ご希望の際は下記お問い合わせフォームより”デモ希望”とお書きの上、ご連絡ください。

製品特徴


  • 小型精密穴あき回転ステージ

    非常にスムーズな回転動作を備えたコンパクトな薄型ロータリーステージで、1目盛りあたり2アーク分、クランプねじで優れた分解能(5アーク秒)で微調整できるように校正されています。標準ボア径8㎜φ、オプションで20㎜φにできます。また副尺オプションもあります。


  • 小型薄型精密穴あき回転ステージ

    小型薄型に設計された精密回転ステージ
    クランプねじにより360度自由回転、微動ねじで10度まで微調整可能

仕様

精密穴あき回転ステージ

高精度設計、クランプねじにより360°フリーローテーション、ステンレス鋼製ボディ、分解能5アーク秒

サイズ 外径48㎜x厚み13㎜ 標準ボア径 8㎜φ

小型薄型精密回転ステージ

高精度設計、クランプねじにより360°フリーローテーション、ステンレス鋼製ボディ、分解能5アーク秒

サイズ 外径33㎜x厚み13㎜ 標準ボア径 2㎜φ

機械仕様

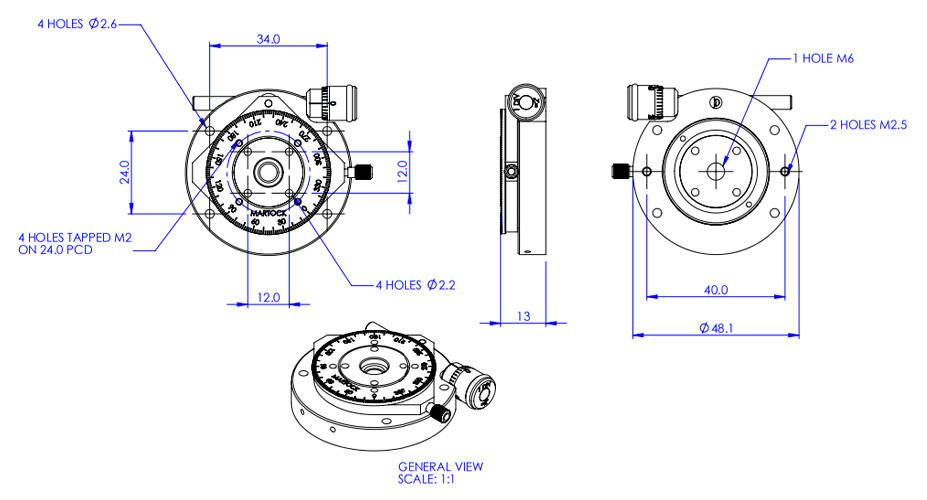

精密穴あき回転ステージ(標準ボア 8㎜φ)
精密穴あき回転ステージ(標準ボア 8㎜φ)

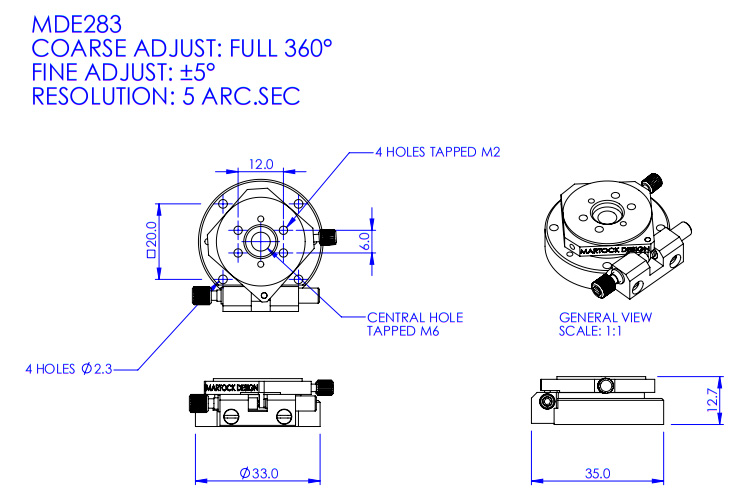

小型薄型精密回転ステージ
小型薄型精密回転ステージ

注意事項

※商品のデザイン、仕様は予告なく変更する場合がありますのでご了承ください。詳細は各営業担当までお問合せください。
