衛星測距　Autex　RGG（Range Gate Generator）

メーカー：

Autex

カテゴリ：

アプリケーション：

8チャネルパルス発生器

RGGは、市販のDelay Generatorと異なるパルス発生器です。出力パルスは基準パルス1chと基準パルスからの遅延パルス7chを出力し、その内2chのパルスは遅延量を1秒間隔で指定することにより、遅延量を変化させて出力可能です。また、時刻を指定してパルス出力の開始／停止を行うことができます。

製品特徴

8チャネルのパルス出力

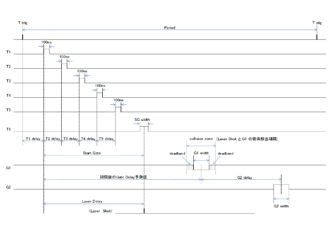

基準パルス(1ch)からの遅延パルス(5ch)と遅延量をリアルタイムに可変可能なパルス(2ch)を出力します。
リアルタイム可変な遅延量は1秒間隔でネットワーク経由にて設定します。

入力信号仕様

信号名	コネクタ	入力インピーダンス	入力レベル	パネル位置
GPS入力 10MHz	BNC	50Ω　AC結合	0.25～2.4Vpp	リア
GPS入力 1PPS	BNC	50Ω	TTL	リア

出力信号仕様

信号名	コネクタ	入力インピーダンス	入力レベル	パネル位置
T1,T2,T3,T4	BNC	50Ω	TTL	フロント
T5, T6	BNC	50Ω	TTL	リア
G1	BNC	50Ω	TTL	フロント
G2	BNC	50Ω	NIM (反転)	フロント
1PPS×3ch	BNC	50Ω	TTL	フロント×2、リア×1
1MHz×2ch	BNC	50Ω	TTL	フロント
10MHz×2ch	BNC	50Ω	TTL	フロント
10MHz×2ch	BNC	50Ω	TTL	フロント

機械仕様

オプション

商品のデザイン、仕様は予告なく変更する場合がありますのでご了承ください。
詳細は各営業担当までお問合せください。

応用例

衛星レーザー測距システム

国立研究開発法人情報通信研究機構殿向けに衛星レーザー測距システムのレーザー発射タイミングと戻り光の取得タイミングの制御用途として開発、納入ました。

出典：国立研究開発法人情報通信研究機構
（http://www.nict.go.jp/wireless/spacelab/index.html）
