ポジションセンサー　　Sitek　2軸ポジションセンシングディテクター（デモ機あり）

メーカー：
Sitek
カテゴリ：
アプリケーション：

Sitek社について

PSD(ポジションセンシングディテクター)でおなじみのシーテックは1976年より、数々の製品を発表しています。リニアリティ、分解能、応答性など、他が追随しえない性能をもつPSDは世界各国で、特に精密計測分野においては多数使用されています。1軸、2軸、サーキュラータイプはもとより、演算回路アンプが内蔵された手離れの良いSPCシリーズなどもあります。新登場のシーポス(SEEPOS)は高速演算回路を内蔵したドライバーで各種パラメーターも設定可能となっています。

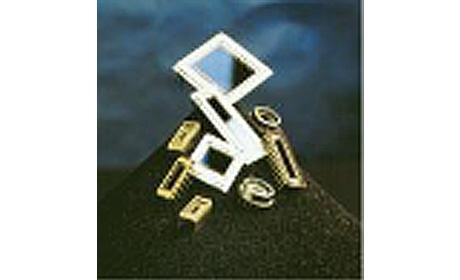

2次元PSD

リニアリティ、分解能、応答性といった仕様面で、競合他社が追随しえない性能を持ち、世界各国、特に精密計測分野において多数使用されております。カスタム品にも対応します。
※ご希望の際は下記お問い合わせフォームより”デモ希望”とお書きの上、ご連絡ください。

製品特徴

  • 優れたリニアリティ、分解能、応答性

    ±0.3%のリニアリティ(80%有効エリアにおいて)、20nmの分解能、最大30nsecの応答性。

  • UVからNIRまで対応可能

    190-1100nmまで対応可能。

  • 信号処理回路内蔵型 SPC PSD

    演算アンプ回路が内蔵された手離れのいい SPC シリーズ。1軸、2.5mm 10mm、2軸 2mm×2mm 10mm×10mm用での標準品をラインナップ。

  • PSD 評価用基板

    コネクタからアナログ出力が可能で、SPC PSDを評価しやすい基盤を提供。

  • 高速信号処理システムSEEPOS

    16bitでのA/D変換可能、nW ～mW までのDC Light、パルス光源の測定可、Labview のサンプルプログラムご提供可能。オリジナルソフトウェアで各種パラメータを見ながら、Bias 電圧 アンプ Gain, パルス変調等の調節が可能。

仕様

下記一覧にないモデルもございますので、お気軽にお問い合わせください。
カスタム品についてもご相談ください。

Model 2L2 2L4 2L10 2L20 2L45
有効受光面サイズ
(mm)		 2.0×2.0 4.0×4.0 10×10 20.0×20.0 45.0×45.0
波長特性(nm) 400 – 1100 / 190 – 1100
応答速度(ns) 30 80 400 1600 7000
暗電流(nA) 50 50 100 200 400
ノイズ電流(pA/Hz) 1.3 1.3 1.3 1.5 1.5
接合容量(pF) 7 20 90 360 1600

ダウンロード資料

  • ダウンロードするには下記の情報を入力してください。

    貴社名* 必須
    所属
    氏名* 必須
    電話番号
    メールアドレス* 必須

  • ダウンロードするには下記の情報を入力してください。

    貴社名* 必須
    所属
    氏名* 必須
    電話番号
    メールアドレス* 必須

  • ダウンロードするには下記の情報を入力してください。

    貴社名* 必須
    所属
    氏名* 必須
    電話番号
    メールアドレス* 必須

  • ダウンロードするには下記の情報を入力してください。

    貴社名* 必須
    所属
    氏名* 必須
    電話番号
    メールアドレス* 必須

  • ダウンロードするには下記の情報を入力してください。

    貴社名* 必須
    所属
    氏名* 必須
    電話番号
    メールアドレス* 必須

  • ダウンロードするには下記の情報を入力してください。

    貴社名* 必須
    所属
    氏名* 必須
    電話番号
    メールアドレス* 必須

  • ダウンロードするには下記の情報を入力してください。

    貴社名* 必須
    所属
    氏名* 必須
    電話番号
    メールアドレス* 必須

  • ダウンロードするには下記の情報を入力してください。

    貴社名* 必須
    所属
    氏名* 必須
    電話番号
    メールアドレス* 必須

  • ダウンロードするには下記の情報を入力してください。

    貴社名* 必須
    所属
    氏名* 必須
    電話番号
    メールアドレス* 必須

  • ダウンロードするには下記の情報を入力してください。

    貴社名* 必須
    所属
    氏名* 必須
    電話番号
    メールアドレス* 必須

  • ダウンロードするには下記の情報を入力してください。

    貴社名* 必須
    所属
    氏名* 必須
    電話番号
    メールアドレス* 必須

注意事項

※商品のデザイン、仕様は予告なく変更する場合がありますのでご了承ください。詳細は各営業担当までお問合せください。

応用例

Sitek社製PSDが可能にする様々なアプリケーション

非接触計測による製造プロセスにおける厚みコントロールや、アライメントや表面、形状計測、振動検査、変位センサー、ビームアライメント用、光学系品質管理、AFM、 ESM、 MEMSミラーの検査や、外部共振器型レーザーのグレーティングのチューニングや宇宙関連では太陽センサー、半導体関連ではステッパー、産業用ロボットの計測用など様々な分野で利用されております。
